Principe :

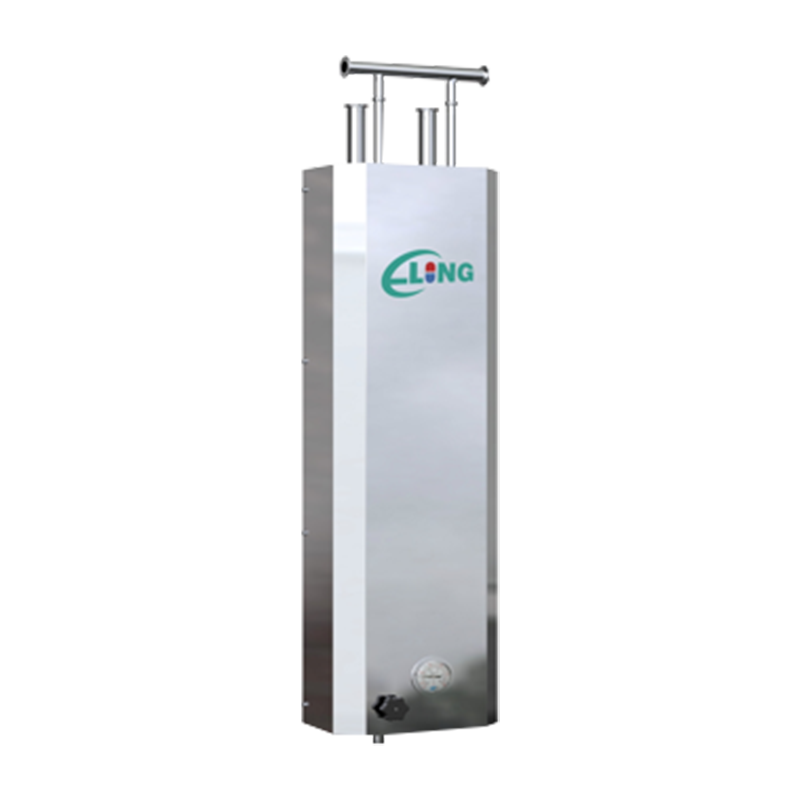

L'échangeur de chaleur tube dans tube est un dispositif d'échange de chaleur efficace et robuste largement utilisé dans les processus pharmaceutiques pour échanger de la chaleur entre deux fluides tout en maintenant strictement la séparation des fluides. Il se compose de trois tubes emboîtés coaxialement à l'intérieur des tubes, formant deux canaux d'écoulement indépendants : le fluide chaud passe par le tube intermédiaire et le fluide froid passe par les tubes intérieur et extérieur.
Conditions d’application typiques du PHC :
Les produits de la série PHC conviennent principalement aux points d'eau de refroidissement dans les systèmes d'eau pure et d'eau d'injection, avec des systèmes de contrôle de débit et de température intégrés. Conception modulaire pour une installation facile.
En mode veille, le circuit d'eau de refroidissement est à l'état éteint et l'échangeur de chaleur peut être considéré comme un sous-circuit du système. L'eau pure/l'eau d'injection circulera à travers l'échangeur de chaleur et retournera au circuit principal, gardant l'échangeur de chaleur et le circuit principal dans un état de désinfection continu.
En mode refroidissement, la vanne de régulation de l'eau de refroidissement s'ouvre automatiquement et l'eau de refroidissement participe au travail de refroidissement. Le débit d'admission d'eau du point d'eau peut être ajusté via le volant, et l'excès d'eau pure/eau d'injection sera renvoyé vers le circuit principal.
Les principales caractéristiques des échangeurs de chaleur tube dans tube
1. Conception à trois canaux : les fluides froids et chauds s'écoulent séparément dans deux canaux, minimisant ainsi le risque de contamination croisée, une exigence clé pour la production pharmaceutique.
2. Conception compacte et modulaire : l'échangeur de chaleur a une structure compacte et des vannes de contrôle intégrées, et ne nécessite aucun composant électrique ou de contrôle.
3. L'eau chaude qui coule en continu peut la maintenir dans un état désinfecté à tout moment,
4. Transfert de chaleur efficace : la conception coaxiale prend en charge la configuration en amont ou en aval, avec des débits allant de 300 L à 2 500 L et des plages de température de 85 ℃ à 25/40 ℃.
Application en pharmacie
Nettoyage des outils de production
Préparation liquide à basse température
Équipement expérimental Portée du nettoyage manuel des vannes, raccords, jauges, etc.
Avantages des échangeurs de chaleur tube dans tube
Conception sanitaire : conforme aux BPF (bonnes pratiques de fabrication), surface lisse, facile à nettoyer (prend en charge le nettoyage CIP/SIP).
Efficacité thermique élevée : maximise l’utilisation de l’énergie et réduit les coûts d’exploitation.
Faible coût de maintenance : structure simple, réduisant les temps d’arrêt.
Personnalisable : peut être conçu en fonction de différents débits et plages de température.
Module de contrôle de vanne intégré, démarrage en un clic, facile à atteindre l'objectif de refroidissement.
Toutes les surfaces en contact avec le produit ont subi un traitement de passivation, avec une valeur Ra inférieure à 0,4 um, et peuvent être polies électrolytiquement.
Structure en acier inoxydable 316L
Fournir des documents de qualité complets
Conforme aux normes ASME BPE
Technologie brevetée :
Interrupteur de commande en un clic, simple et efficace
Vidange automatiquement l'eau partiellement refroidie (75 ℃ -85 ℃) lors de la prise d'eau
Vidange automatiquement l'eau refroidie (25 ℃ -40 ℃) lorsqu'elle est éteinte
Assurer efficacement la sécurité des opérateurs et des systèmes d’eau
Paramètres techniques :
• Interface eau pure/eau d'injection : 3/4 ~1" TC
• Interface d'eau de refroidissement: 1. 5 ", 2", 3 "TC
• Trafic de traitement maximum : 25 000 L/h
• Pression de conception : 10 bars
• Température de conception : 150 °C
• Matériel :
